Unity - Monobit MUN のクライアント実装

Monobit MUN のクライアント実装をした際の備忘録。
主に official document から重要そうなものの抜粋と補足。 サーバーサイドはノータッチなので省略。

公式ページ

• Monobit Unity Networking 2.0 (MUN) - モノビットエンジン公式サイト
  • ライブラリのダウンロードは上記から
  • Monobit Unity Networking (MUN) official document
  • Monobit Unity Networking ver.2.8.0 Client API Reference: MonobitEngine.MunMonoBehaviour Class Reference

検証環境

• Unity 2019.4.24f1
• MUN ver.2.8.0

プログラミング・クイックスタート＜シンプルなチャットの作成＞

実装目的ならこの辺から読むと良さそう

• シンプルなチャットを作る（前準備）

プログラミング・チュートリアル＜オフラインゲームのオンライン化＞

• 常時同期オブジェクトに同期用コンポーネントを追加
  • どんなオブジェクトを常に同期させるか？
    • 「動く物体」のうち、「動きが常に変動する物体」
    • 「発生するタイミングさえ一致すれば良い物体」は除く
  • どのコンポーネントを追加するか？
    • 位置・姿勢・倍率のいずれかが変動するなら MonobitView + MonobitTransformViewを追加する
    • アニメーションが変動するなら MonobitView + MonobitTransformView + MonobitAnimatorViewを追加する
  • MonobitView コンポーネントは「最上位の親オブジェクト」に存在する必要がある
• MonobitTransformView のカスタマイズ
  • 原則的に MonobitTransformView と MonobitView は同一のオブジェクトに存在させる必要がある
• 常時同期オブジェクトのプレハブ化
  • MUN でマルチプレイを実践するうえでプレハブ化しない限り、同期処理を実装することはできません

MUNクライアントの主要機能

• 機能概要
• サーバへの接続
  • サーバによる、接続時のユーザー分断制御は以下の項目で判定される
    • 認証ID
    • MUNライブラリバージョン
    • ゲームバージョン（ConnectServerの引数の任意の文字列）
• サーバへの接続から切断までの一連の流れを作る（official documentからはリンク切れ）

• ルーム一覧の取得

  ルームに入室している場合、ルーム入室直前のデータのまま更新されません。 ルーム一覧はあくまで「ロビーにいて、ルーム未入室のプレイヤー」に対して通知されます。 ルームに入室している状態では更新されませんので注意してください。

• ルームの作成

• ルームへの入室
• ルームからの退室
• RPC(Remote Procedure Call)
• 特定プレイヤーの検索
• 接続コールバック
• 再接続処理

パフォーマンスチューニング

• ルーム入室中の通信量を抑えるには？
  • 通信負荷を減らすためには1フレーム内における「RPCメッセージ」「オブジェクト同期」「各種ルームパラメータ」の送信量を調整する方法しかありません
  • MUN 2.2.0 以降で実装された「送信帯域制限機能」は、１フレーム内における「RPCメッセージ」「オブジェクト同期」の送信量を簡単に調整することができる
  • RPC
    • RPCメッセージの送信方式
      • 1秒間に MonobitNetwork.sendRate の値だけ送信する
      • RPCメッセージキューに蓄積され、送信タイミングに合わせ、RPCメッセージキューに登録された順に送信されます
    • RPCメッセージの受信方式
      • 受信後に「どのオブジェクトに登録されたRPCのメソッドを呼び出すのか」を検索
      • RPCメッセージの送受信処理において最も負荷が高い
      • 負荷対策は、RPC の受信メソッドの検索回数を減らすこと
    • Tips
      • 受信時に呼び出されるメソッド検索対象の「インスタンス」を少なくする
        • シーン内に存在するすべての MonobitView コンポーネント、および MonoBehaviourの派生インスタンスの実数を出来るだけ少なくする
        • オブジェクトに依存しない情報の同期は、すべて１つの MonoBehaviour を継承したクラスで実装する
      • ある特定のオブジェクト（prefab）の情報同期が目的である場合、RPCメッセージを使わず、OnMonobitSerializeView() を使う
        • ある特定のオブジェクトの情報同期が目的である場合、RPCメッセージによる情報共有は推奨されません
        • MonobitTransformView で送信されるオブジェクトの位置姿勢情報、ならびに MonobitAnimatorView で送信されるオブジェクトのアニメーション情報を除いた属性情報は、すべて OnMonobitSerializeView() の接続コールバックメソッド で実装することが理想的
        • RPCメッセージ本来の同期タイミングについては MonobitNetwork.sendRate に依存しますが、OnMonobitSerializeView() メソッドを利用した場合、MonobitNetwork.updateStreamRate に依存する
  • オブジェクト同期
    • Tips
      • MonobitView コンポーネントが付加されているだけで、オブジェクト同期通信自体が処理されてしまうのでシーン内に存在する「MonobitView コンポーネント」を持つオブジェクトは極力減らす
      • シーン内の静的オブジェクトの中で「MonobitView コンポーネント」を持つオブジェクトは複数用意しない
        • 静的オブジェクトの所有権を持つルームホストにだけ、オブジェクト同期の負荷が掛かる
        • MonobitView コンポーネントを持つシーン静的オブジェクト内は１つだけにする
      • 最も効果的なオブジェクト同期方法は、１つのスクリプト内で OnMonobitSerializeView() の接続コールバックメソッド を実装し、その中にMonobitTransformView や MonobitAnimatorView のコンポーネントの代替実装を行なう
  • カスタムパラメータ
    • ルームカスタムパラメータ、およびプレイヤーカスタムパラメータによる送受信処理が現行最速
      • メリット
        1. ルームカスタムパラメータ、およびプレイヤーカスタムパラメータは、命令の実行から実際に送信されるまでの遅延は送信命令実行フレームから1フレーム以内である。
        2. ルームカスタムパラメータ、およびプレイヤーカスタムパラメータは、受信から実際の値反映までにタイムラグが発生しにくい。
      • デメリット
        • 全てのパラメータを送受信しあう
        • 全てのルーム内プレイヤーが共有する情報
        • 全てのルーム内プレイヤーが自由に変更できる情報
      • 原則
        • できる限り変更頻度の低い、かつ、膨大ではない情報の送受信
        • ルーム内プレイヤー全員に対し常に共有される情報の送受信
        • 悪質なプレイヤーからの情報改ざん（チート）に伴うシステムの弊害が発生しないような情報の送受信

MUN サーバについて

• MUN 2.0 以降のシステム構成について

補足

• MonobitViewコンポーネント

  • MonobitView IDはScene内のMonobitViewを識別するID （シーン内で複数持てる）
  • 静的オブジェクトの場合は、Ownerはシーン、Hostだけがオブジェクトを制御できる
  • プレハブの場合は、Ownerは Instantiate したPlayer、そのPlayerがオブジェクトを制御できる
    • MonobitView.isMine で所有権を持つオブジェクトか判定する

• MonobitNetwork.player.id

  • ルームごとに採番されるID
  • ルーム入室ごとにIDをインクリメントし、ルームがなくなる(全員が抜ける)とIDは初期化される

コールバックのテンプレート

public class MUNCallbackTemplate : MonobitEngine.MunMonoBehaviour
{
    private const string LOGPREFIX = "[MUN Callback] ";

    public override void OnConnectedToMonobit()
    {
        Debug.Log($"{LOGPREFIX}OnConnectedToMonobit ");
    }
    public override void OnConnectToServerFailed(DisconnectCause cause)
    {
        Debug.Log($"{LOGPREFIX}OnConnectToServerFailed : cause = {cause}");
    }
    public override void OnMunCloudConnectionFailed(MunCloudConnectionFailedCause cause)
    {
        Debug.Log($"{LOGPREFIX}OnMunCloudConnectionFailed : cause = {cause}");
    }
    public override void OnMonobitMaxConnectionReached()
    {
        Debug.Log($"{LOGPREFIX}OnMonobitMaxConnectionReached");
    }
    public override void OnConnectedToServer()
    {
        Debug.Log($"{LOGPREFIX}OnConnectedToServer");
    }
    public override void OnJoinedLobby()
    {
        Debug.Log($"{LOGPREFIX}OnJoinedLobby");
    }
    public override void OnLobbyDataUpdate()
    {
        Debug.Log($"{LOGPREFIX}OnLobbyDataUpdate");
    }
    public override void OnUpdatedSearchPlayers()
    {
        Debug.Log($"{LOGPREFIX}OnUpdatedSearchPlayers");
    }
    public override void OnReceivedRoomListUpdate()
    {
        Debug.Log($"{LOGPREFIX}OnReceivedRoomListUpdate");
    }
    public override void OnCreatedRoom()
    {
        Debug.Log($"{LOGPREFIX}OnCreatedRoom");
    }
    public override void OnCreateRoomFailed(object[] codeAndMsg)
    {
        Debug.Log($"{LOGPREFIX}OnCreateRoomFailed : errorCode = {codeAndMsg[0]}, message = {codeAndMsg[1]}");
    }
    public override void OnJoinedRoom()
    {
        Debug.Log($"{LOGPREFIX}OnJoinedRoom");
    }
    public override void OnJoinRoomFailed(object[] codeAndMsg)
    {
        Debug.Log($"{LOGPREFIX}OnJoinRoomFailed : errorCode = {codeAndMsg[0]}, message = {codeAndMsg[1]}");
    }
    public override void OnMonobitRandomJoinFailed(object[] codeAndMsg)
    {
        Debug.Log($"{LOGPREFIX}OnMonobitRandomJoinFailed : errorCode = {codeAndMsg[0]}, message = {codeAndMsg[1]}");
    }
    public override void OnOtherPlayerConnected(MonobitPlayer newPlayer)
    {
        Debug.Log($"{LOGPREFIX}OnOtherPlayerConnected : playerName = {newPlayer.name}");
    }
    public override void OnHostChanged(MonobitPlayer newHost)
    {
        Debug.Log($"{LOGPREFIX}OnHostChanged : playerName = {newHost.name}");
    }
    public override void OnMonobitInstantiate(MonobitMessageInfo info)
    {
        Debug.Log($"{LOGPREFIX}OnMonobitInstantiate : creator name = {info.sender.name}");
    }
    public override void OnMonobitCustomRoomParametersChanged(Hashtable parametersThatChanged)
    {
        Debug.Log($"{LOGPREFIX}OnMonobitCustomRoomParametersChanged");
    }
    public override void OnMonobitPlayerParametersChanged(object[] playerAndUpdatedParameters)
    {
        Debug.Log($"{LOGPREFIX}OnMonobitPlayerParametersChanged");
    }
    public override void OnMonobitSerializeViewWrite(MonobitStream stream, MonobitMessageInfo info)
    {
        Debug.Log($"{LOGPREFIX}OnMonobitSerializeViewWrite");
    }
    public override void OnMonobitSerializeViewRead(MonobitStream stream, MonobitMessageInfo info)
    {
        Debug.Log($"{LOGPREFIX}OnMonobitSerializeViewRead");
    }
    public override void OnOwnershipRequest(object[] viewAndPlayer)
    {
        Debug.Log($"{LOGPREFIX}OnOwnershipRequest");
    }
    public override void OnConnectionFail(DisconnectCause cause)
    {
        Debug.Log($"{LOGPREFIX}OnConnectionFail : cause = {cause}");
    }
    public override void OnCustomAuthenticationFailed(string rawData)
    {
        Debug.Log($"{LOGPREFIX}OnCustomAuthenticationFailed : rawData = {rawData}");
    }
    public override void OnOtherPlayerDisconnected(MonobitPlayer otherPlayer)
    {
        Debug.Log($"{LOGPREFIX}OnOtherPlayerDisconnected : playerName = {otherPlayer.name}");
    }
    public override void OnLeftRoom()
    {
        Debug.Log($"{LOGPREFIX}OnLeftRoom");
    }
    public override void OnLeftLobby()
    {
        Debug.Log($"{LOGPREFIX}OnLeftLobby");
    }
    public override void OnDisconnectedFromServer()
    {
        Debug.Log($"{LOGPREFIX}OnDisconnectedFromServer");
    }
}

再接続処理

サンプルコード

public class MunSampleClient : MonobitEngine.MunMonoBehaviour
{
    private string address = "127.0.0.1";
    private ushort port = 22222;
    private uint timeout = 5000;
    private uint keepAlive = 10000;
    private string roomName;
    private bool isClosing = false;

    public void Connect()
    {
        MonobitNetwork.autoJoinLobby = true;
        MonobitNetwork.updateStreamRate = 30;
        MonobitNetworkSettings.MonobitServerSettings.ServerConnectWaitTime = timeout;
        MonobitNetworkSettings.MonobitServerSettings.KeepAliveUpdateTime = keepAlive;
        // Self Server の場合
        MonobitNetworkSettings.MonobitServerSettings.SelfServerAddress = address;
        MonobitNetworkSettings.MonobitServerSettings.SelfServerPort = port;

        MonobitNetwork.ConnectServer("Sample_v1.0");
    }
    public void CreateRoom(string roomName)
    {
        if (MonobitNetwork.isConnect && !MonobitNetwork.inRoom)
        {
            var roomSettings = new RoomSettings
            {
                maxPlayers = 10,
                isVisible = true,
                isOpen = true,
            };
            MonobitNetwork.CreateRoom(roomName, roomSettings, new LobbyInfo());
        }
    }
    public void JoinRoom(string roomName)
    {
        if (MonobitNetwork.isConnect && !MonobitNetwork.inRoom)
        {
            MonobitNetwork.JoinRoom(roomName);
        }
    }
    public void LeaveRoom()
    {
        if (MonobitNetwork.inRoom)
        {
            roomName = null;
            MonobitNetwork.LeaveRoom();
        }
    }
    public void Disconnect()
    {
        if (MonobitNetwork.isConnect)
        {
            isClosing = true;
            MonobitNetwork.DisconnectServer();
        }
    }
    private void OnDestroy()
    {
        Disconnect();
    }
    private void OnApplicationQuit()
    {
        Disconnect();
    }

    public override void OnJoinedLobby()
    {
        Debug.Log($"OnJoinedLobby");
        if (roomName != null)
        {
            JoinRoom(roomName);
        }
    }
    public override void OnJoinedRoom()
    {
        Debug.Log($"OnJoinedRoom");
        roomName = MonobitNetwork.room.name;
    }

    public override async void OnDisconnectedFromServer()
    {
        Debug.Log($"OnDisconnectedFromServer");
        if (isClosing)
        {
            isClosing = false;
            return;
        }

        await Task.Delay(3000);
        Connect();
    }
    public override async void OnConnectToServerFailed(DisconnectCause cause)
    {
        Debug.Log($"OnConnectedToServer");

        await Task.Delay(3000);
        Connect();
    }
    public override void OnCreateRoomFailed(object[] codeAndMsg)
    {
        Debug.Log($"OnCreateRoomFailed : errorCode = {codeAndMsg[0]}, message = {codeAndMsg[1]}");
    }
    public override void OnJoinRoomFailed(object[] codeAndMsg)
    {
        Debug.Log($"OnJoinRoomFailed : errorCode = {codeAndMsg[0]}, message = {codeAndMsg[1]}");
    }
}

実行ログ

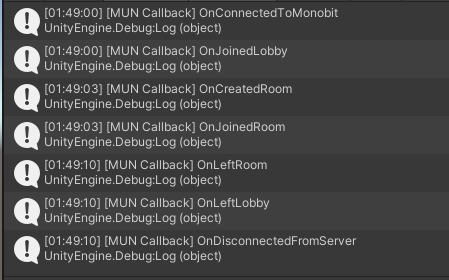

Connect、AutoJoinLobby、CreateRoom、LeaveRoom、Disconnectした時のログ。

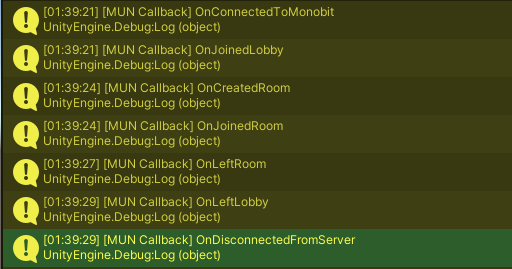

Connect、AutoJoinLobby、CreateRoomして、Unityを停止（アプリを終了）した時のログ。

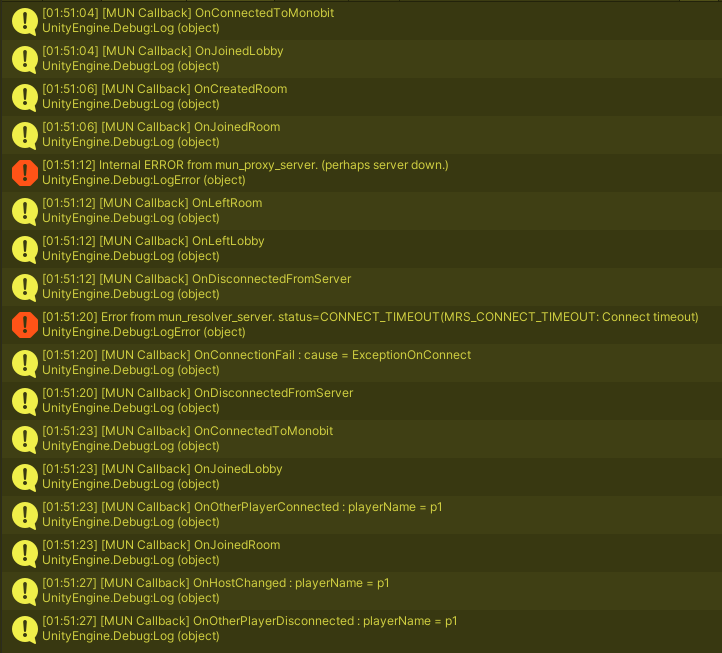

Connect、AutoJoinLobby、CreateRoomして、ネットワークを切断、復旧した時のログ。（再接続処理）

ネットワークが切断した場合は、OnDisconnectedFromServerが呼ばれる。 その後オフライン状態が続く場合は、タイムアウト後にOnConnectionFailとOnDisconnectedFromServerが呼ばれる。

ネットワークの切断は原因によってKEEPALIVE_TIMEOUTやperhaps server downなどが発生する。 また、これらはOSに依存するため原因が同じでも発生する内容が異なる場合がある。

タイムアウトはMonobitServerSettings.assetの Time Settings で設定している値（ms）となる。実際はエラーが発生するまでこの時間の倍±αくらいの時間がかかるようだ。
