Unity - シーンビューにコライダーを表示する

Physics Debug

Physics Debug ビジュアライザーによってシーンのコライダーを表示することができる。

docs.unity3d.com

tsubakit1.hateblo.jp

Window > Analysis > Physics Debugger で Physics Debug Window を開く。

表示設定や表示/非表示にするオブジェクトを指定できる。

f:id:yotiky:20211028221533p:plain:w280

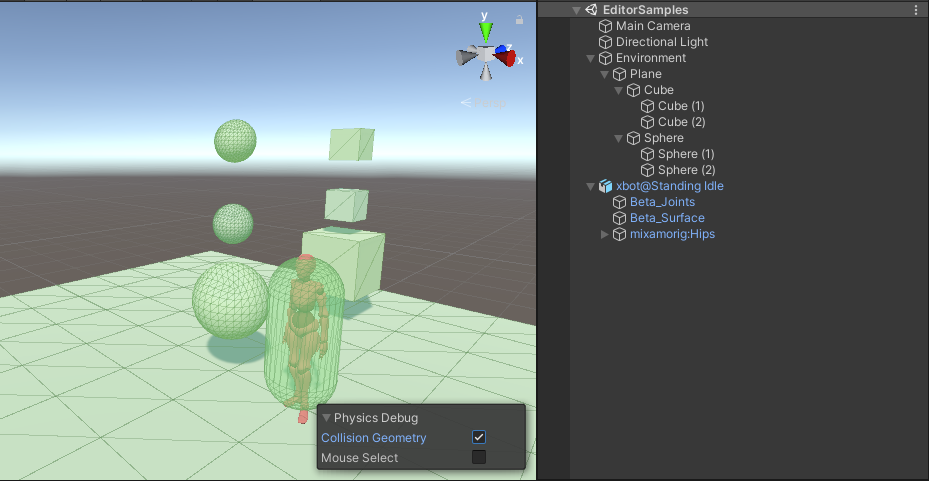

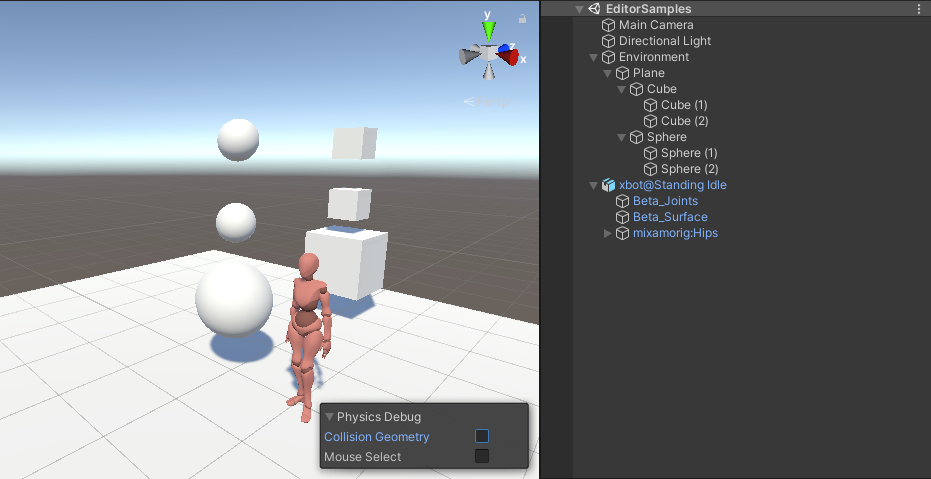

シーンビューに表示されるPhysics Debug オーバーレイパネルは、Collision Geometryにチェックするとコライダーを表示してくれる。

f:id:yotiky:20211028223623p:plain

f:id:yotiky:20211028223815p:plain

Mouse Selectにチェックを入れるとマウスオーバーで強調表示とコライダーをクリックしてオブジェクトを選択できるようになる。(アバターの上にカーソルを置いた)

f:id:yotiky:20211028224003p:plain

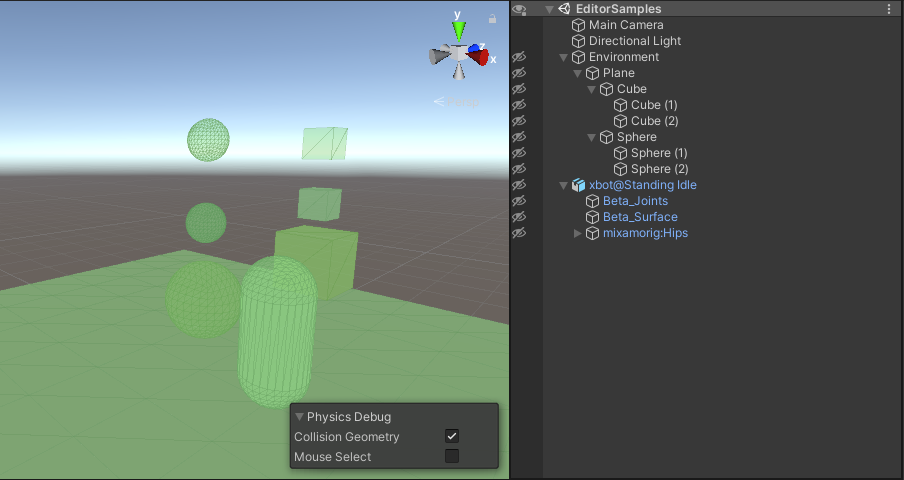

Scene Visibilityを併せて使うとオブジェクトのメッシュを非表示にしてコライダーだけを表示することもできる。

f:id:yotiky:20211028224138p:plain

Mouse Selectにチェックを入れないとシーンビュー上ではオブジェクトを選択できなくなる。

f:id:yotiky:20211028224748p:plain
